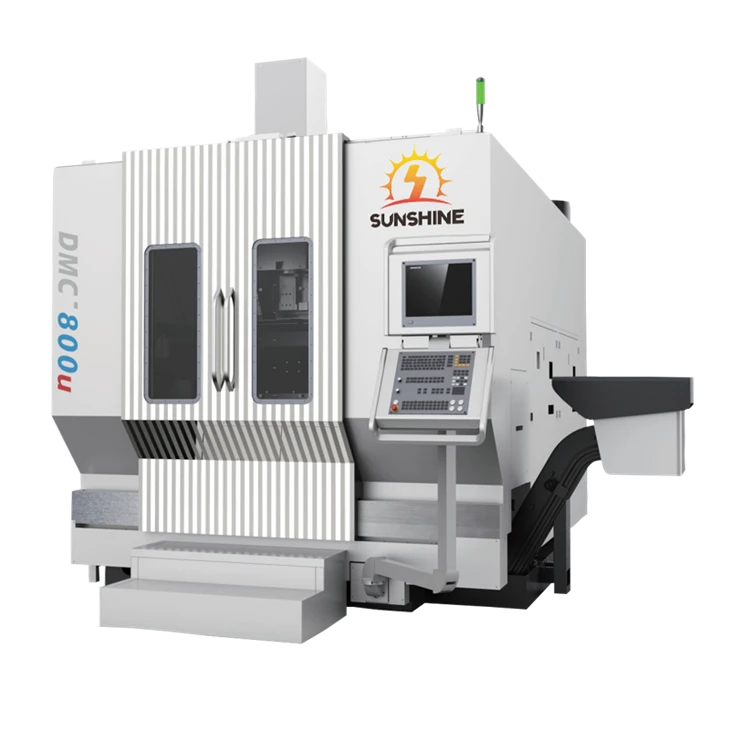

Centre d'usinage à cinq axes entièrement automatique

Le centre d'usinage à cinq axes de précision entièrement automatique est un équipement d'usinage de haute précision qui peut réaliser des opérations d'usinage de formes complexes même tridimensionnelles.

Envoyez demande

Présentation du produit

Le centre d'usinage à cinq axes de précision entièrement automatique est un équipement d'usinage de haute précision qui peut réaliser des opérations d'usinage même pour les formes complexes tridimensionnelles. L'équipement adopte la technologie de la rotation de l'axe 5-, ce qui lui permet de terminer les opérations d'usinage à plusieurs angles sur le même établi, atteignant ainsi l'objectif d'une efficacité et d'une compacité élevées.

Le centre d'usinage à cinq axes possède un grand nombre de magazines d'outils, qui peuvent être automatiquement remplacés sans intervention manuelle, améliorant considérablement l'efficacité d'usinage. Dans le même temps, le centre d'usinage à cinq axes présente également les avantages d'une vitesse élevée, d'une haute précision et d'une stabilité élevée. L'équipement adopte un système de contrôle de la qualité strict pour assurer la précision de l'usinage et la stabilité opérationnelle.

Spécification	unité	CMC500F	CMC650U	DMC800U
Taille du bureau	MM	Φ630×500	Φ650×540	Φ800
Workbench T-Slot	MM	14	14	14
Trou central de l'ouchette	MM	Φ30	Φ50	Φ50
Capacité maximale de charge de Workbench	Kg	200	300	1200
Voyage de l'axe X	MM	550	650	850
Voyage de l'axe Y	MM	450	520	850
Voyage de l'axe Z	MM	400	475	600
Plage de rotation de l'axe A	º	-	±120	±120
Plage de rotation de l'axe B	º	-5/110	-	-
Plage de rotation de l'axe C	º	360	360	360
Distance de l'extrémité de la broche à la table de travail	MM	150-550	150-625	150-750
Fuseau de fuseau	--	BBT40	BBT40	HSK-A63
Spoid Spindle Maximum Speed	RPM	10000	12000	14000
Fuseau	kW	7.5	7.5	25
Couple de broche	N.M	35.8/70	45	91.7
Type de magazine à outils	--	Disque	Disque	Type de chaîne horizontale
Capacité du magazine à outils	把	24	24	30
Diamètre maximal de l'outil (outil complet / outil adjacent)	MM	Φ78/Φ150	Φ78/Φ150	Φ78/Φ150
Longueur d'outil maximale	MM	300	300	300
Poids maximal de l'outil	Kg	8	8	8
Temps de changement d'outil (TT)	s	1.55	1.55	2
Vitesse de déplacement rapide (x / y / z)	mm / min	42000/42000/42000	42000/42000/42000	32000/32000/32000
Réduction de la vitesse d'alimentation (x / y / z)	mm / min	1-10000/1-10000/1-10000	1-10000/1-10000/1-10000	1-10000/1-10000/1-10000
Précision de positionnement (x / y / z)	MM	0. 005 / 300JIS	0. 005 / 300JIS	0. 005 / 300JIS
Précision de positionnement (A / C)	"	-	±5	±5
Précision de positionnement (b / c)	"	±5	-	-
Répétabilité (x / y / z)	MM	± 0. 003jis	± 0. 003jis	± 0. 003jis
Répétabilité (A / C)	"	-	4	4
Répétabilité (b / c)	"	4	-	-
Poids de la machine	Kg	6500	8500	18000
Dimensions de la machine	MM	3500×3400×2700	3970×3210×2800	5500×4000×3500

Pièces d'usinage applicables

Configuration

Standard

● Siemens One
● Taiwan Direct Drive Motor Dual-Axis Table Rotary
● Contrôle en boucle entièrement fermée avec une échelle linéaire Fagor sur tous les axes
● 24 Magazine d'outils de disque mécanique
● Convoyeur de puce à plaque de chaîne

Facultatif

● Heidenhain TNC 640 Système CNC à cinq liens à cinq axes
● Taiwan Hska 63-150-12000 RPM Unité de broche couplée directe
● 170 unité de broche électrique à entraînement direct
● Renishaw ts -27 r
● sonde Renishaw OMP60

Avantages du produit

- La machine-outil adopte un support de lit en forme de T à trois points, qui a une meilleure rigidité de la machine-outil.
- Le rail de guidage derrière le lit est bas à l'avant et haut à l'arrière, ce qui réduit le poids de la colonne et améliore les performances de mouvement de la machine-outil.
- Le contrôle complet en boucle fermée à cinq axes améliore la précision de traitement et la stabilité de la machine-outil.
- La machine-outil est équipée de FANUC, Siemens et HNC Numerical Control Systems.
- Équipé d'un système de magazines d'outils de grande capacité pour répondre aux besoins de traitement de plusieurs processus et de multiples fonctionnalités, réduire le temps auxiliaire du traitement et améliorer l'efficacité du traitement.
- Il convient à divers domaines de traitement mécanique tels que l'industrie automobile, l'industrie des moisissures, l'industrie aérospatiale, l'industrie de la fabrication de machines et l'industrie des technologies énergétiques.
