Moule d'automobile Traitement de haute précision CNC Couche inclinée
Grands cavités de pièce de revêtement: La structure du lit inclinée offre d'excellentes propriétés anti-vibration, garantissant la précision des contours de surface incurvés.
Guide épingles \/ bagues trous: La tourelle à outils alimentée permet l'achèvement des opérations externes de virage, de forage et d'alésage fines dans un seul cycle de serrage, améliorant l'efficacité et la précision du processus.
Inserts durcis: une rigidité élevée permet un virage direct de matériaux durcis, en remplaçant efficacement le processus de broyage et en réduisant le temps de fabrication.
Nettoyage de coin de la cavité profonde: la tête de broyage de l'axe B nettoie avec précision les coins difficiles à atteindre, minimisant le besoin de polissage manuel et d'amélioration de la qualité globale de la surface.
Description des produits

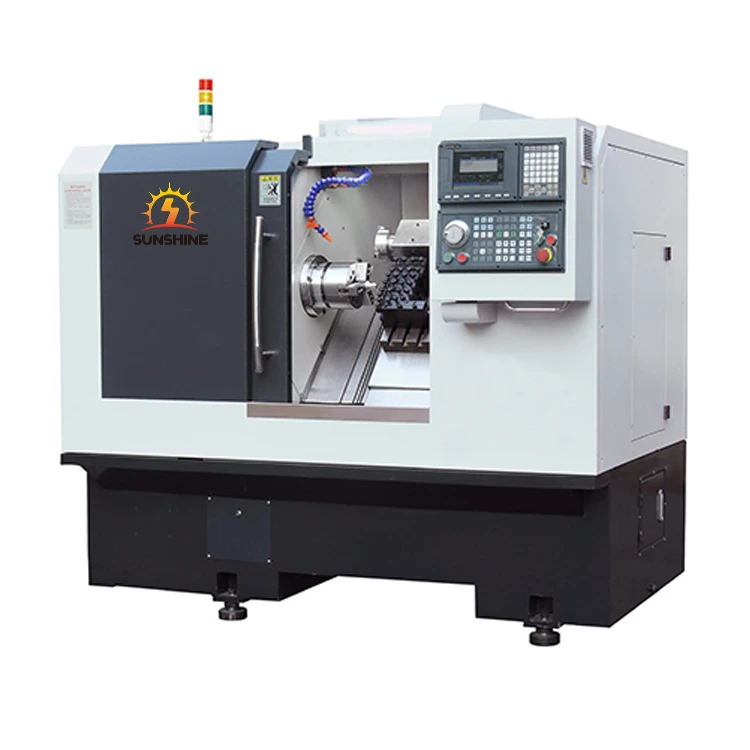

Moule d'automobile Traitement de haute précision CNC Cinced Lathe (ci-après le tour incliné CNC) est une machine CNC sophistiquée spécialement conçue pour la fabrication de moules automobiles. Il dispose d'une structure de lit inclinée, d'une capacité multi-axe 联动 et d'une technologie de contrôle précise. Cet équipement sert de composant central dans la production de moules pour les panneaux de carrosserie automobiles (tels que les portes et les hottes) et les composants structurels. En tant que machine-outil intelligente, il est capable d'effectuer des processus d'usinage composés, y compris le tournage, le fraisage et le forage. Les lits des tours inclinés CNC fabriqués par notre usine sont inclinés à un angle (généralement à 30 degrés -45), différant des lits plats traditionnels. Ces machines sont équipées de systèmes de contrôle numérique de haute précision qui contrôlent avec précision le processus d'usinage via des programmes informatiques. De plus, ils possèdent des capacités d'usinage composées, avec des tourelles d'outils électriques ou des fuseaux de fraisage, permettant "un serrage ponctuel et un achèvement multiple".
Paramètres techniques
| Spécification | unité | TCK4550 | Tck 4556-500 | Tck 4556-1000 | Tck 4572-1500 |
| Balancer sur le lit | MM | 500 | 560 | 560 | 720 |
| Longueur d'usinage maximum | MM | 360 | 350 | 350 | 620 |
| Balancer sur la diapositive | MM | 500 | 500 | 1000 | 1500 |
| Puissance du moteur de la broche | Kw | 11-15 | 11-15 | 30-37 | 30-37 |
| Diamètre de la broche à travers le trou | MM | 65 | 65 | 65 | 80 |
| Vitesse de broche maximale | RPM | 50-4500/177 | 50-4500/177 | 50-4500/177 | 50-3500/145 |
| Angle d'inclinaison | degrés | 45 | 45 | 45 | 45 |
| Chuck hydraulique | - | 8"/10" | 8"/10" | 15"/18"/21" | 15"/18"/21" |
| Voyage de l'axe X | Kw | 200 | 200 | 200 | 420 |
| Voyage de l'axe Z | MM | 550 | 560 | 1050 | 1550 |
| Diamètre \/ voyage à manches de la poule arrière | MM | 450 | 450 | 900 | 1650 |
| Canne à manche | MT | 5 | 5 | 6 | 6 |
| Mouvement rapide x \/ z | m \/ min | 30/30 | 30/30 | 30/30 | 12/16 |
| Dimensions globales | MM | 2300*1600*1800 | 2300*1600*1800 | 5000*2400*2800 | 6000*2400*2800 |
| Poids de la machine (environ) | Kg | 3600 | 3600 | 4500 | 5000 |
Lit en fonte intégrale à 45 degrés: en mé dehanite, il est coulé en une seule pièce et subit un traitement de soulagement du stress, avec sa résistance aux vibrations améliorée de 60%
Conception d'élimination des puces de gravité: les puces glissent automatiquement vers la fente d'élimination des puces, éliminant les rayures secondaires pendant l'usinage de précision (rugosité de surface mesurée inférieure ou égale à 0. 4μm)
Structure thermiquement symétrique: disposition du rail du guide de support à double paroi, augmentation de la température contrôlée à ± 1,5 degrés, assurant la stabilité de la précision de traitement continu
Champ d'application
Type intégral
La machine-outil est une disposition intégrée de mécanique, électrique et hydraulique, avec un lit incliné global à 45 degrés, qui présente les avantages d'une structure compacte, d'une forte rigidité, d'un élimination des puces lisses et d'un fonctionnement pratique; Le type de rail de guidage est un rail de guidage à roulement, et les pièces de transmission utilisent des vis à billes silencieuses à grande vitesse, qui présentent les avantages d'une vitesse rapide, d'une génération de chaleur faible et d'une précision de positionnement élevée. La machine-outil est entièrement fermée pour la protection, l'élimination automatique des puces, la lubrification automatique et le refroidissement automatique.
Lit
Le lit en fonte gris de sable en résine globale, la structure de coulée est optimisée par analyse par éléments finis, et la coulée est traitée par vieillissement secondaire, avec une rigidité élevée et une stabilité élevée; La finition est traitée par un centre d'usinage de portique de haute précision avec une précision géométrique élevée; La disposition du lit incliné présente les avantages d'une forte rigidité, d'une structure compacte, d'une élimination des puces lisses et d'un fonctionnement pratique. Le rail de guide de lit est un rail de guidage roulant avec un petit coefficient de frottement, une vitesse de déplacement rapide et une précision de positionnement élevée.
Broche
Le moteur de broche adopte la transmission de la régulation de la vitesse de la vitesse et de la vitesse de la courroie de Fanuc; Le roulement de broche adopte les roulements à billes de contact angulaire de haute précision importés avec une vitesse élevée, une précision de rotation élevée et une augmentation de basse température. Assemblage de broche rigidité élevée, le support avant adopte le roulement à billes de contact angulaire de la série 70, une forte capacité de charge, adaptée à la coupe en porte-à-faux sans support de cage; L'assemblage de la broche est assemblé dans un environnement à température constante et strictement équilibré.
Vis
MOTEUR AC AC, VIS DE BALLES SILONNANTES À LA SPÉDIAGE, CONSTRUCTION FLEXIBLE CONNEXION DIRECT, SPÉDIT FRISSEMENT, Précision de positionnement élevée, précision de positionnement à répétition élevée; Encodeur absolu intégré, aucune erreur cumulative, pas de mémoire, pas besoin de trouver des points de référence et les informations de position ne sont pas perdues après une défaillance de puissance. Vis à billes à double écrou et C3 de qualité supérieure.
Caractéristiques du produit
Grande efficacité
Le tour incliné CNC peut effectuer plusieurs opérations de traitement sur le même équipement, sans transfert fréquent de pièces entre différentes machines-outils, réduisant les déchets de temps et l'accumulation d'erreurs pendant le traitement. Équipé d'un changement d'outil automatique et d'une fonction de chargement et de déchargement automatique, il améliore encore l'efficacité de la production.
Haute précision
Le tour incliné CNC adopte des vis à billes de haute précision, des rails de guidage de haute précision et est équipé de systèmes CNC avancés pour obtenir un traitement de haute précision et à haute stabilité dans des conditions de travail à haute vitesse et à haute charge, offrant une solution de traitement fiable pour l'industrie manufacturière moderne.
Haut degré d'automatisation
Les fonctions de production automatisées et intelligentes des tours inclinés CNC, équipés de chargement et de déchargement automatique, de modification automatique des outils, de réglage automatique des outils et d'autres appareils, ont apporté des méthodes de production efficaces, précises et sûres pour les entreprises et ont effectivement favorisé le développement de la fabrication moderne.
Avantages du produit
La machine a une apparence moderne, une peinture de haute qualité, une conception ergonomique et un emplacement pratique des modules principaux de la machine. La machine a une structure compacte et occupe peu d'espace en production.
Le cadre global en fonte est la garantie d'une rigidité élevée et d'une durabilité de la machine, le lit en fonte réduit les vibrations de travail et le moteur puissant offre une stabilité et des performances élevées.
Le système d'installation et de remplacement de l'outil de voiture incliné CNC peut résoudre les problèmes techniques complexes, alimenter le liquide de coupe à la zone de coupe et le système de lubrification automatique du rail de guidage facilite l'entretien de la machine de commande.
Le lit en fonte intégré de voiture incliné CNC fournit une rigidité élevée, un guide de roulement (Taïwan), une étape hydraulique, une ouverture de broche 50 mm.
The bed adopts induction hardening, hardness >, HRC55, et la broche adopte des roulements de haute précision et fiables, fournissant une rigidité et une précision.
Protection de l'armoire La protection de l'armoire et l'armoire avec des composants électriques, avec un niveau de protection d'IP54, peuvent effectivement empêcher l'influence de facteurs externes tels que la poussière et la vapeur d'eau sur les composants électriques, garantissant le fonctionnement normal de la machine.
